| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabinendach vorn oder seitlich |
nach vorn zur Fernorientierung zur Vorfeldbeleuchtung |
weitreichend Gelände |
3° - 7° 5° - 10° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabinendach hinten | Arbeitsfläche hinten | Nahfeld Boden |
15° - 35 ° 10° - 25 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kotflügel hinten | zum Anbaugerät zur Arbeitsfläche hinten |
Boden Gelände |
10° - 15 ° 5° - 15 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kotflügel vorn | nach vorne | Nahfeld | 10° - 20 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Spiegelhalter | nach vorn als Spurfolgelicht |
Nahfeld | 15° - 35 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| In der Motorhaube | nach vorn und seitlich | Boden Gelände |
10° - 15 ° 3 ° - 10 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabinendach vorn oder seitlich |
nach vorn zur Fernorientierung zur Vorfeldbeleuchtung |
weitreichend Gelände |
3° - 7° 5° - 10° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabinendach hinten | Arbeitsfläche hinten | Nahfeld Boden |
15° - 35 ° 10° - 25 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| In der Motorhaube | nach vorn und seitlich | Boden Gelände |
10° - 15 ° 3 ° - 10 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Im Greifarm | zur Säge/Greifer | Nahfeld |
0° - 10 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Dach vorn | zur Fernorientierung im Gelände |
weitreichend Gelände |
3° - 7 ° 5 ° - 10 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Dach vorn | nach unten auf dem Mähbalken |
Nahfeld | 50° - 70 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| vorn am Spiegel | schräg nach vorn zu den Mähbalken- enden |
Boden | 15° - 20 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabine unten | über den Mähbalken hinweg zum Mähgut |
weitreichend | 3° - 7 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Seitenwand oben | zur seitlichen Orientierung |
Boden | 10° - 15 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Rückwand | Orientierung nach hinten | Boden | 10° - 20 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| auf dem Korntank | Beleuchtung Auswurfrohr | Nahfeld | 10° - 20 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| im Kornspeicher | zur Innenbeleuchtung | Boden |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Dach vorn, oben | zur vorderen Arbeitsfläche |
Boden | 15° - 25 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Dach hinten, oben | zur hinteren Arbeitsfläche |
Boden Nahfeld |
10° - 25 ° 15° - 35 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Baggerarm vorn | zur Schaufelbeleuchtung | Nahfeld | 10° - 35 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Baggerarm hinten | zur Schaufelbeleuchtung | Nahfeld | 10° - 35 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabinendach vorn oder seitlich |
zum Stapelgut zur Orientierung nach vorn |
weitreichend Nahfeld Boden |
3° - 10 ° 15° - 35 ° 10° - 25 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kabinendach hinten | zur Orientierung nach hinten |
Boden Nahfeld |
10° - 25 ° 15° - 35 ° |
| Scheiwerferposition am Fahrzeug |
Einsatz und Ausrichtung der Arbeitsscheinwerfer |
geeignet zur Ausleuchtung von |
empfohlener Neigungswinkel |
|---|---|---|---|
| Kotflügel hinten | zum Stapelgut | weitreichend | 3° - 10 ° |

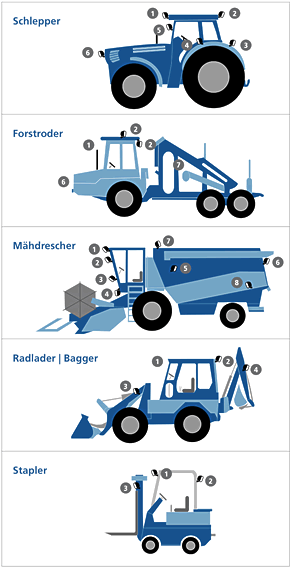

Anbaumöglichkeiten für Arbeitsscheinwerfer für optimale Ausleuchtung
Für eine genauere Beschreibung bewegen Sie die Maus
über die Ziffern in der Abbildung.
